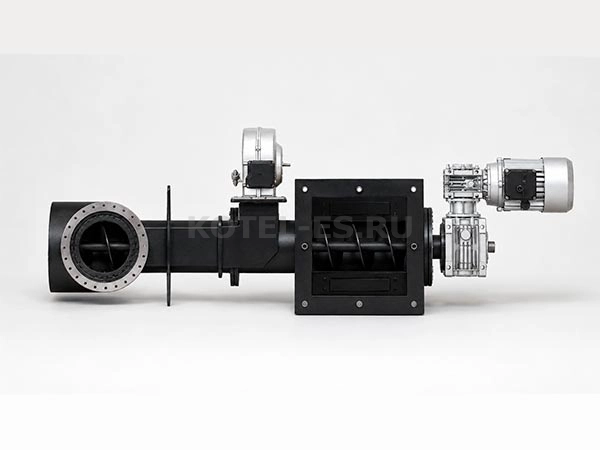

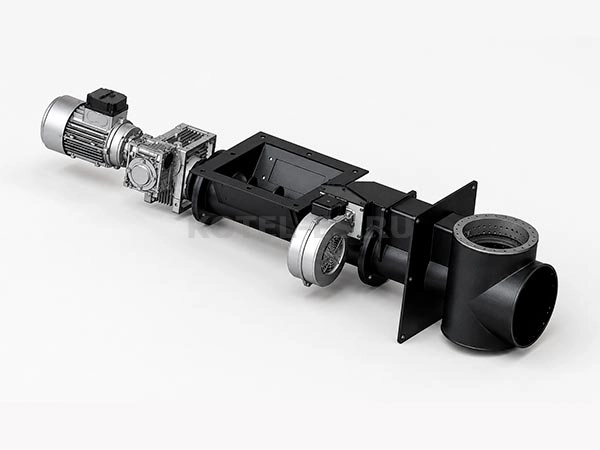

Ретортная горелка СМАГА-30 со шнековой подачей топлива

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Эти размеры нужны для подбора и проверки посадочного места. Они не являются инструкцией по переделке котла. Если проём уже подготовлен, нужно сверить не только высоту и ширину выреза, но и положение фланца, выход трубы подачи, место под бункер и доступ к обслуживаемым узлам.

Главный смысл СМАГА-30 — дать больше мощности в малом габаритном классе. Но эта польза сохраняется только при правильной установочной логике: если рядом с котлом нет места под бункер или мотор-редуктор оказывается недоступен, формально подходящая горелка станет неудобной в эксплуатации.

Шнековая подача топлива и выбор между 108 и 127 мм

В ретортной горелке 30 кВт топливо подаётся в зону горения шнеком. Для мелкой фракции типа «семечка» используют шнек 108 мм. Для крупной фракции типа «орех» используют шнек 127 мм. Это один из ключевых параметров при заказе, потому что шнек выбирают под фактическое топливо.

Нельзя ограничиться формулировкой “уголь” или “пеллеты”. Для автоматической подачи важны размер куска, влажность, количество мелочи, сыпучесть и стабильность партии. Один и тот же вид топлива может вести себя по-разному: сухой фракционный уголь проходит через шнек нормально, а мокрая смесь с пылью начинает зависать в бункере.

Если шнек не соответствует фракции, работа горелки становится нестабильной. Топливо может идти рывками, заклинивать или подаваться неравномерно. В такой ситуации проблема не решается одной настройкой контроллера: сначала нужно проверить шнек, фракцию и состояние топлива.

Угольная горелка 30 кВт и работа на пеллетах или штыбе

СМАГА-30 можно рассматривать как угольную горелку 30 кВт для котла, если основное топливо — фракционный уголь подходящего размера и состояния. Также модель может работать на пеллетах, штыбе, угольной пыли и другом сыпучем топливе, если оно нормально проходит через шнек и стабильно горит в реторте.

Мокрое или смерзшееся топливо для шнековой подачи не подходит. Оно может зависать в бункере, сбивать равномерность подачи и ухудшать горение. Избыток пыли тоже создаёт риск: топливо хуже движется, может слёживаться и давать нестабильный режим.

Пеллеты требуют отдельной оценки. Если гранула слабая и крошится, в системе появляется мелочь, которая влияет на подачу. Поэтому при выборе горелки для угля и пеллет нужно проверять не только саму возможность работы на разных видах топлива, но и качество конкретного топлива, которое будет использоваться постоянно.

Для покупателя это практический вопрос. Если топливо нестабильное, горелка с автоподачей не будет работать как “поставил и забыл”. Нужно заранее согласовать фракцию, вариант шнека, контроллер и режим подачи воздуха.

Мотор-редуктор, обороты и стабильность подачи

Для исполнения СМАГА-30 со шнеком 108 мм используется мотор 0,18 кВт и редуктор NMRV30-1:30-63B5 + NMRV50-1:40-AS1. Выходная скорость — 1,25 об/мин. Это исполнение связано с мелкой фракцией топлива.

Для исполнения со шнеком 127 мм используется мотор 0,25 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость — 2 об/мин. Такое исполнение применяют для крупной фракции типа «орех».

Редукторная группа важна не как строка в таблице, а как часть реальной подачи топлива. Шнек, обороты, мотор-редуктор и фракция работают вместе. Если фактическое топливо не соответствует выбранному исполнению, подача становится менее равномерной, а горение — менее стабильным.

Отдельно стоит учитывать доступ к мотор-редуктору. В компактной котельной его легко “зажать” стеной, котлом или бункером. Тогда даже простая ревизия становится неудобной. Поэтому расположение узла лучше продумать до заказа.

Автоматика и вентилятор для горелки с автоподачей

Ретортная горелка 30 кВт с автоматической подачей требует контроллера, который управляет шнеком, вентилятором, паузами подачи и защитными функциями. Если автоматика котла не рассчитана на шнековую подачу, система не будет работать корректно.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. Вентилятор отвечает за подачу воздуха в зону горения, но его совместимость зависит от котла, контроллера и режима работы.

Защиту от обратного горения, перегрева или заклинивания шнека нельзя приписывать только самой горелке. Эти функции зависят от применяемого контроллера и схемы котла. Если планируется авторозжиг, автоматику нужно согласовывать особенно внимательно.

Правильная логика для покупателя простая: сначала проверяется котёл и топливо, затем выбирается исполнение горелки, после этого согласуются контроллер, вентилятор и дополнительные опции. Обратный порядок часто приводит к лишним доработкам.

Комплектация СМАГА-30 и элементы, которые согласуют отдельно

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Бункер — отдельный элемент системы подачи. Для СМАГА-30 важно заранее понять, где он будет стоять, как топливо будет попадать в шнек и останется ли доступ к мотор-редуктору. Неправильное расположение бункера может испортить даже хорошо подобранную горелку.

Крепёж, прокладки и уплотнения также не нужно считать частью поставки без проверки. Покупатель часто ожидает, что “всё для установки” уже входит в комплект, но для технического оборудования это опасное предположение. Комплектацию лучше уточнить до оплаты и отгрузки.

Авторозжиг доступен как опция. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не считается частью базовой комплектации. Если автоматический розжиг нужен сразу, его нужно согласовать вместе с контроллером.

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух, но не заменяет настройку подачи воздуха, контроллер, вентилятор или нормальное топливо.

Сменные элементы и доступ к обслуживанию

В ретортной горелке есть узлы, которые требуют внимания при эксплуатации. К обслуживаемым элементам относятся сменные зубья и втулка вращения. Их наличие, доступность и порядок замены лучше уточнять заранее, особенно если оборудование будет работать на угле, штыбе или топливе с высокой нагрузкой на механизм.

Обслуживание нужно учитывать ещё на этапе подбора. Доступ к шнеку, мотор-редуктору, зоне бункера и поворотному механизму должен оставаться свободным. Если горелку поставить так, что к узлам нельзя подойти, любая ревизия станет сложнее.

Это особенно важно для модели 30 кВт, которую часто рассматривают как компактный вариант. Компактность не должна превращаться в тесноту. Лучше заранее проверить компоновку, чем потом разбирать часть котельной ради доступа к редуктору или шнеку.

Совместимость горелки 30 кВт с котлом перед заказом

Перед покупкой нужно сверить мощность котла, размеры топки, фланец, монтажный проём 315×245 мм, направление подачи, место под бункер, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции. Если хотя бы один пункт неизвестен, его нужно уточнить до оформления заказа.

Горелку 30 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. В тексте карточки можно объяснять, что проверить перед заказом, но нельзя превращать описание товара в инструкцию по монтажу или подключению.

ПОГОТ-30 стоит выбирать после проверки всей связки: котёл, проём, фланец, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 30 кВт будет подобрана не только по мощности, но и по реальным условиям работы котла.
