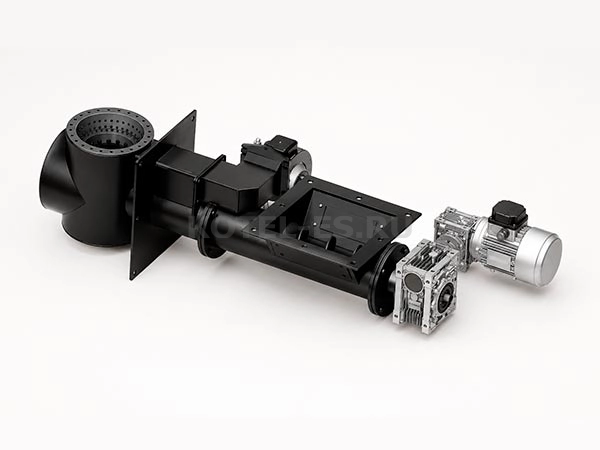

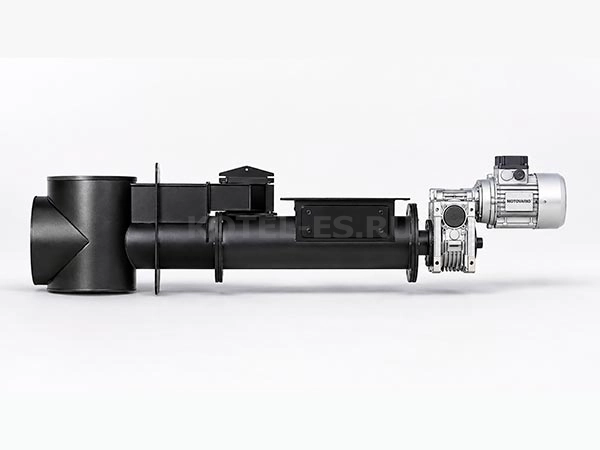

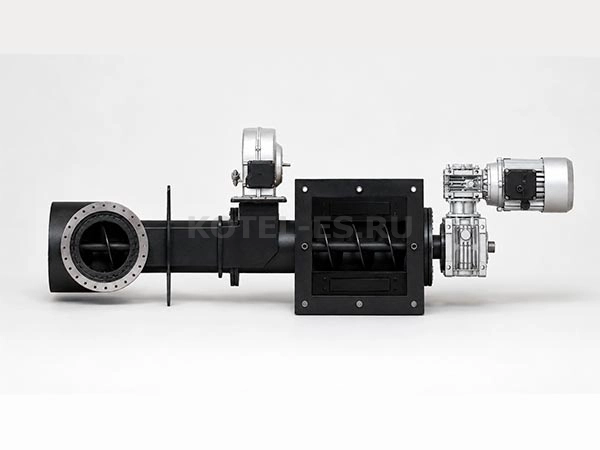

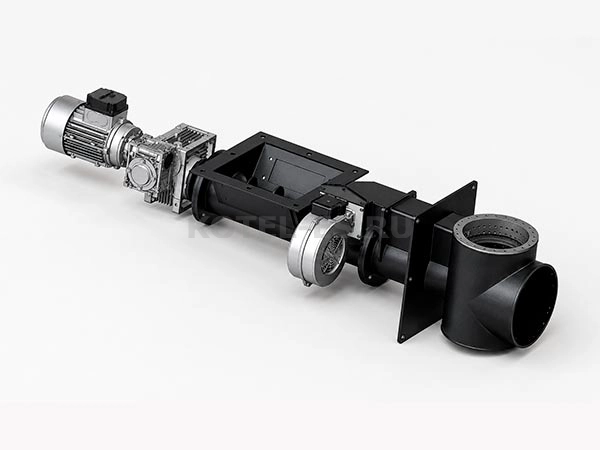

Ретортная горелка СМАГА-40, 40 кВт для угольного котла

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Для модели 40 кВт особенно важно проверить ширину выреза. По сравнению с компактной группой она больше, и это может стать главным ограничением при установке в уже готовый котёл. Также нужно учитывать расположение бункера: ось бункера смещается, поэтому компоновка рядом с котлом должна быть проверена заранее.

Шнековая подача угля и выбор фракции топлива

Ретортная горелка 40 кВт работает со шнековой подачей топлива. Для мелкой фракции типа «семечка» используют шнек 108 мм. Для крупной фракции типа «орех» используют шнек 127 мм. В отличие от младших моделей, для СМАГА-40 оба варианта работают с мотором 0,25 кВт и одинаковой выходной скоростью 2 об/мин.

Выбор шнека зависит от фактического топлива, а не от общего слова “уголь”. Если топливо мелкое, влажное, неоднородное или содержит много пыли, оно может зависать в бункере и идти через шнек неравномерно. Если крупная фракция не соответствует подаче, возможны рывки и заклинивание.

Перед заказом нужно понимать, какое топливо будет использоваться постоянно: фракционный уголь, штыб, пеллеты, угольная пыль или смесь. Горелка с автоматической подачей чувствительна к состоянию топлива. Влажность, смерзшиеся куски и мусор могут испортить работу даже при правильно выбранной мощности.

Угольная горелка 40 кВт для котла на твёрдом топливе

СМАГА-40 хорошо ложится в спрос на угольную горелку для котла, потому что для этой мощности уже важны не только компактность, но и стабильная подача топлива под нагрузкой. Если котёл работает на угле, нужно заранее согласовать фракцию, шнек, автоматику и подачу воздуха.

Модель может использоваться не только на угле. Допустимы пеллеты, штыб, угольная пыль и другое сыпучее топливо подходящей фракции и состояния. Но пеллеты здесь не превращают горелку в факельную пеллетную: это ретортная горелка со шнековой подачей, и её нужно подбирать по другой логике.

Если основное топливо — штыб или угольная пыль, важно оценить сыпучесть и влажность. Слишком мокрое или слёживающееся топливо может зависать в бункере. Если топливо нестабильное, сначала разбираются с фракцией и подачей, а не просто переходят на другую мощность.

Мотор-редуктор для шнека 108 и 127 мм

Для СМАГА-40 со шнеком 108 мм используется мотор 0,25 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость — 2 об/мин. Это исполнение связано с мелкой фракцией топлива.

Для варианта со шнеком 127 мм используется тот же мотор 0,25 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 2 об/мин. Разница между вариантами в первую очередь связана с фракцией топлива и диаметром шнека.

Мотор-редуктор нельзя рассматривать отдельно от топлива и контроллера. Он обеспечивает механическую подачу, но режим работы всей системы зависит от автоматики, пауз подачи, вентилятора и фактической нагрузки котла. Если топливо идёт рывками, причина может быть не в редукторе, а в бункере, фракции, влажности или настройках подачи.

Автоматика, вентилятор и стабильность горения

Горелка 40 кВт с автоматической подачей требует контроллера, который управляет шнеком, вентилятором, паузами подачи и защитными функциями. Контроллер не входит в базовую комплектацию, поэтому его нужно подбирать отдельно под котёл, горелку и выбранную схему работы.

Вентилятор также не входит в базовую комплектацию. Он отвечает за подачу воздуха в зону горения, но его нельзя выбирать случайно. Для стабильного режима нужно согласовать вентилятор с котлом, контроллером, горелкой и фактическим топливом.

Защиту от обратного горения, перегрева или заклинивания шнека нельзя приписывать только самой горелке. Эти функции зависят от применяемого контроллера и схемы котла. Если планируется авторозжиг, автоматику нужно проверять особенно внимательно.

Для покупателя главный вывод простой: ретортная горелка, контроллер и вентилятор должны работать как одна система. Если купить только горелку без согласования автоматики и воздуха, запуск может потребовать дополнительных элементов.

Комплектация СМАГА-40 и дополнительные элементы

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом. Для технического товара это нормальная практика: часть узлов подбирается под конкретную котельную.

Бункер — отдельный элемент системы подачи топлива. Для СМАГА-40 нужно заранее понять, где он будет стоять, как топливо будет попадать в шнек и останется ли доступ к мотор-редуктору. Увеличенный корпус и другой вырез требуют более внимательной компоновки, чем у младших моделей.

Крепёж, прокладки и уплотнения не стоит считать частью поставки без проверки. Если эти элементы нужны для установки, их нужно согласовать до оплаты и отгрузки. Иначе после получения оборудования может выясниться, что для запуска системы не хватает отдельных деталей.

Авторозжиг доступен как опция. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не входит в базовую комплектацию. Если автоматический розжиг нужен сразу, его согласуют вместе с контроллером и остальной автоматикой.

Дефлектор и условия вихревого горения

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух. Но дефлектор не заменяет правильный шнек, нормальное топливо, настройку подачи воздуха, контроллер или вентилятор.

Нужен ли дефлектор конкретному котлу, зависит от топки и схемы установки. Нельзя заранее обещать универсальную совместимость или гарантированное повышение эффективности без проверки. Для карточки СМАГА-40 корректно рассматривать дефлектор как дополнительную опцию, которую согласуют отдельно.

Сменные зубья, втулка вращения и обслуживание

У ретортной горелки есть обслуживаемые элементы. К ним относятся сменные зубья и втулка вращения. Эти детали связаны с работой поворотного механизма и требуют внимания при эксплуатации, особенно если горелка работает на угле, штыбе или топливе с высокой нагрузкой на механизм.

Перед покупкой стоит уточнить наличие и доступность сменных элементов. Это не значит, что покупатель должен самостоятельно ремонтировать горелку, но важно понимать, какие узлы относятся к обслуживаемым и как будет организована ревизия.

Доступ к обслуживанию нужно учитывать заранее. Если после установки мотор-редуктор, шнек, бункер или зона поворотного механизма окажутся зажаты стеной, котлом или другим оборудованием, обслуживание станет неудобным. Для модели 40 кВт это особенно важно из-за перехода к более широкому корпусу.

Совместимость горелки 40 кВт с котлом перед заказом

Перед заказом СМАГА-40 нужно сверить мощность котла, размеры топки, фланец, монтажный проём 315×305 мм, направление подачи, место под бункер, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции. Если хотя бы один пункт неизвестен, его нужно уточнить до оформления заказа.

Горелку 40 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной. Особенно важно проверить ширину выреза и место под подающий узел, потому что эта модель уже отличается от компактной группы.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет проектную проверку, монтажную инструкцию или настройку оборудования.

СМАГА-40 стоит выбирать после проверки всей связки: котёл, проём, фланец, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 40 кВт будет подобрана не только по мощности, но и по реальным условиям работы котла.
