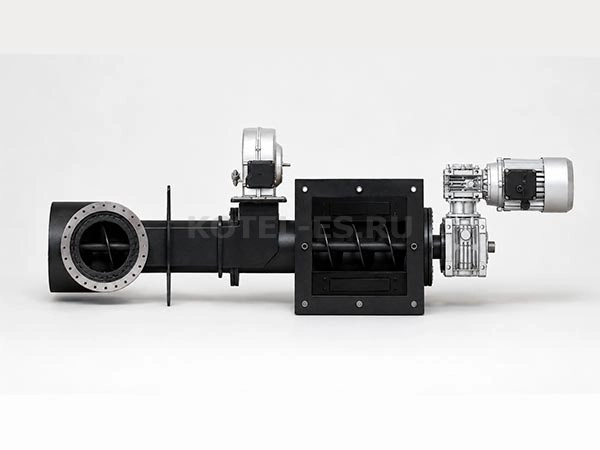

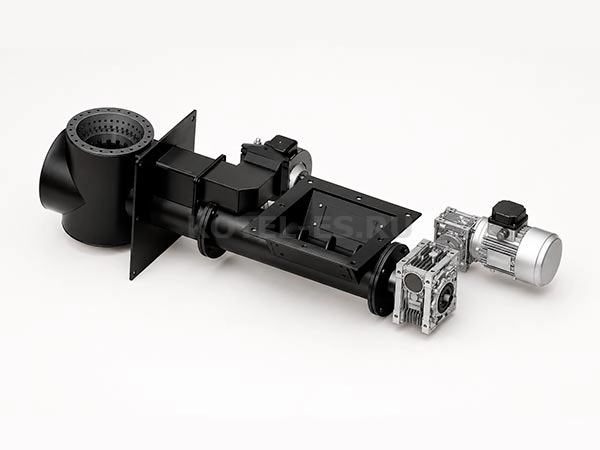

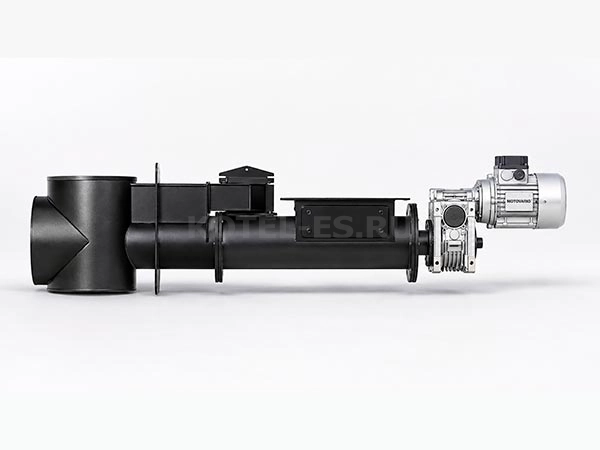

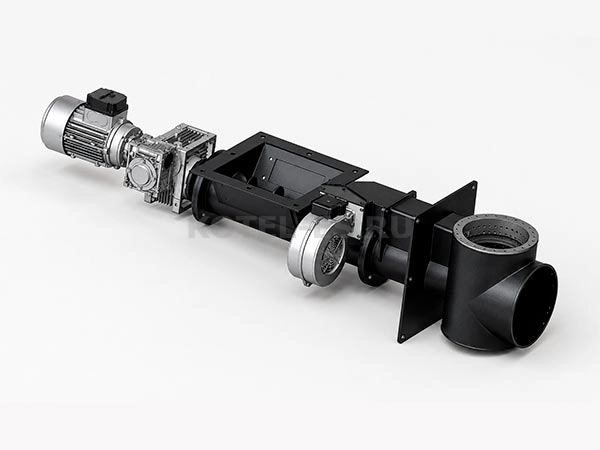

Ретортная горелка СМАГА-60, 60 кВт для угля и штыба

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

СМАГА-60 как старшая модель группы 40–60 кВт

СМАГА-60 находится в одной размерной группе с моделью 40 кВт, но не является её копией. У неё другая высота корпуса, другой фланец по высоте и другой вырез в котле. Поэтому модель 60 кВт нужно проверять отдельно, даже если на первый взгляд она близка к СМАГА-40.

Ширина корпуса — 280 мм, высота — 300 мм. Размер фланца — 355×375 мм. Высота выреза в котле — 325 мм, ширина выреза — 305 мм. Осевое центра горелки Д — 195–295 мм, осевое центра бункера Е — 685 мм.

Эти размеры нужны для проверки совместимости с котлом, а не для самостоятельной переделки посадочного места. Если котёл уже установлен, нужно сверить фактический проём, положение фланца, выход трубы подачи, место под бункер и доступ к обслуживаемым узлам.

Главное отличие от 40 кВт — не в ширине корпуса, а в рабочем сценарии. СМАГА-60 чаще выбирают там, где котлу нужен больший запас подачи и более уверенная работа на угле или штыбе. Поэтому требования к топливу и компоновке становятся важнее.

Уголь, штыб и угольная пыль в шнековой подаче

СМАГА-60 можно рассматривать как угольную горелку 60 кВт, если основное топливо — фракционный уголь подходящего размера и состояния. Но для шнековой подачи недостаточно сказать “уголь”. Нужно понимать фракцию, влажность, количество мелочи и то, как топливо ведёт себя в бункере.

Штыб и угольная пыль могут использоваться только при нормальной сыпучести и подходящем состоянии топлива. Если штыб влажный, слёживается или содержит мусор, он может зависать в бункере, идти через шнек неравномерно и ухудшать горение. В такой ситуации проблема будет не в мощности горелки, а в качестве подачи.

Для модели 60 кВт стабильность топлива особенно важна. Чем выше нагрузка, тем заметнее сбои: топливо пошло рывками — меняется горение; подача зависла — котёл теряет режим; слишком много пыли — увеличивается риск нестабильного факела и шлакования.

Пеллеты также требуют проверки. Слабая гранула может крошиться и давать мелочь, которая влияет на шнековую подачу. Поэтому горелку подбирают не под абстрактное “топливо”, а под конкретный материал, который будет использоваться постоянно.

Шнек 108 или 127 мм под фактическую фракцию

Для СМАГА-60 предусмотрены два варианта шнека. Шнек 108 мм используют для мелкой фракции типа «семечка». Шнек 127 мм используют для крупной фракции типа «орех».

Выбор шнека влияет на подачу напрямую. Если поставить исполнение не под свою фракцию, топливо может идти рывками, зависать или заклинивать. Контроллер не всегда компенсирует такую ошибку, потому что проблема возникает механически — в связке “фракция — бункер — шнек”.

Перед заказом нужно определить основное топливо. Если сегодня используется сухой фракционный уголь, а потом планируется влажный штыб или смесь с большим количеством пыли, режим подачи изменится. Шнековая горелка плохо переносит случайное топливо без проверки.

Практический вывод простой: сначала топливо и фракция, потом вариант шнека. Не наоборот.

Мотор-редуктор и подача топлива под нагрузкой

Для СМАГА-60 со шнеком 108 мм используется мотор 0,25 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость — 2 об/мин. Это исполнение применяют для мелкой фракции топлива.

Для варианта со шнеком 127 мм используется тот же мотор 0,25 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 2 об/мин. Разница между исполнениями связана прежде всего с диаметром шнека и фракцией топлива.

Мотор-редуктор работает не отдельно, а вместе со шнеком, контроллером, вентилятором и бункером. Если топливо подаётся неравномерно, причина может быть в редукторе, но чаще сначала проверяют фракцию, влажность, состояние бункера, доступ воздуха и настройки подачи.

Для 60 кВт важно не только наличие мотор-редуктора, но и доступ к нему. Если узел окажется зажат стеной, бункером или самим котлом, обслуживание станет неудобным. Это нужно учитывать до установки.

Автоматика, вентилятор и режим горения

Ретортная горелка 60 кВт требует контроллера, который управляет шнеком, вентилятором, паузами подачи и защитными функциями. Если контроллер не рассчитан на шнековую подачу, система не будет работать корректно.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. Он отвечает за подачу воздуха в зону горения, но его нельзя выбирать случайно: совместимость зависит от котла, автоматики, топлива и режима работы.

При работе на угле и штыбе подача воздуха особенно важна. Даже подходящий шнек не даст нормального результата, если воздух подаётся неправильно. Горение зависит не от одного элемента, а от всей связки: топливо, шнек, контроллер, вентилятор, реторта и дымоход.

Защиту от обратного горения, перегрева или заклинивания шнека нельзя приписывать только самой горелке. Эти функции зависят от применяемого контроллера и схемы котла. Если нужен авторозжиг, автоматику нужно согласовывать отдельно.

Комплектация СМАГА-60 и элементы под заказ

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Бункер для модели 60 кВт — не второстепенный элемент. От его расположения и нормального схода топлива зависит стабильность подачи. Нужно заранее понять, где он будет стоять, как топливо будет попадать в шнек и останется ли доступ к мотор-редуктору.

Крепёж, прокладки и уплотнения не стоит считать включёнными по умолчанию. Если эти элементы нужны для установки, их нужно согласовать до оплаты и отгрузки. Для технического оборудования это лучше проверить заранее, чем выяснять после получения.

Авторозжиг доступен как опция. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не считается частью базовой комплектации. Если автоматический розжиг нужен сразу, его согласуют вместе с контроллером и остальной автоматикой.

Дефлектор и зона вихревого горения

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух. Но дефлектор не заменяет правильный шнек, нормальное топливо, вентилятор или настройку автоматики.

Для СМАГА-60 дефлектор может быть полезен как дополнительная опция, если это требуется по топке и схеме установки. Соответствие конкретного дефлектора конкретному котлу и горелке нужно проверять отдельно.

Если топливо мокрое, смерзшееся или плохо проходит через шнек, дефлектор не решит проблему подачи. Сначала проверяют фракцию, влажность, бункер, шнек, вентилятор и контроллер.

Сменные зубья, втулка вращения и обслуживание

В ретортной горелке есть обслуживаемые элементы. К ним относятся сменные зубья и втулка вращения. Эти детали связаны с работой поворотного механизма и требуют внимания при эксплуатации, особенно если горелка работает на угле, штыбе или топливе с высокой нагрузкой на механизм.

Перед покупкой стоит уточнить наличие и доступность сменных элементов. Это не инструкция по ремонту, а нормальная проверка для технического товара: если оборудование будет работать регулярно, расходные и обслуживаемые узлы нужно понимать заранее.

Доступ к обслуживанию нужно учитывать до установки. Мотор-редуктор, шнек, зона бункера и поворотный механизм не должны быть закрыты стеной, котлом или другим оборудованием. Иначе любая ревизия станет сложнее.

Совместимость горелки 60 кВт с котлом перед заказом

Перед заказом СМАГА-60 нужно сверить мощность котла, размеры топки, фланец, монтажный проём 325×305 мм, направление подачи, место под бункер, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции.

Горелку 60 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет монтажную инструкцию или проектную проверку.

СМАГА-60 стоит выбирать после проверки всей системы: котёл, проём, фланец, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 60 кВт будет подобрана не только по мощности, но и по реальным условиям работы котла.
