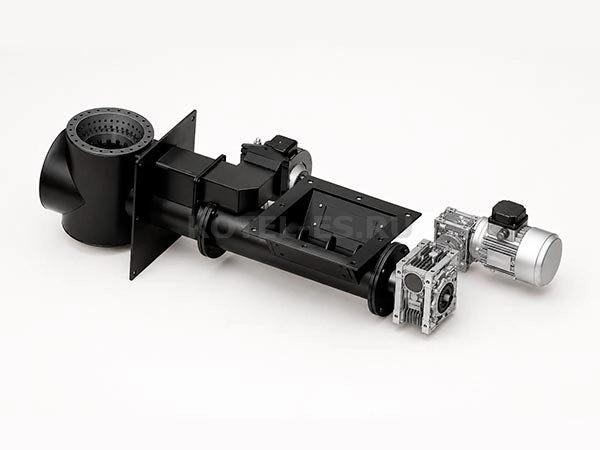

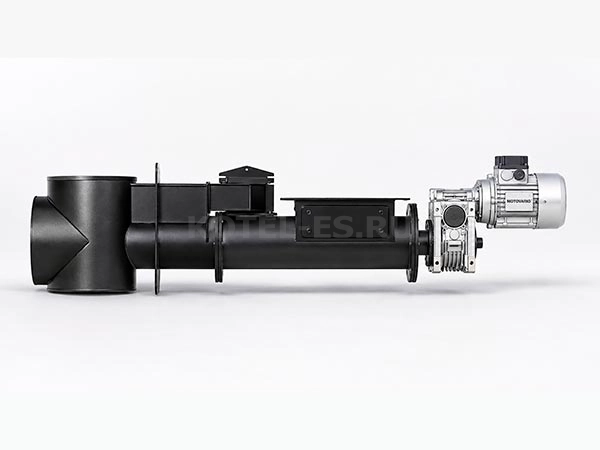

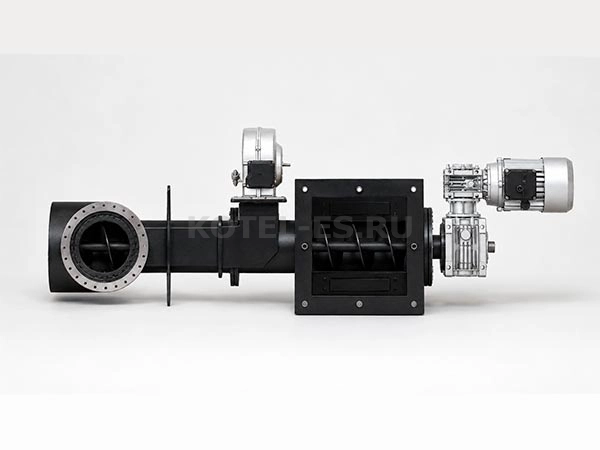

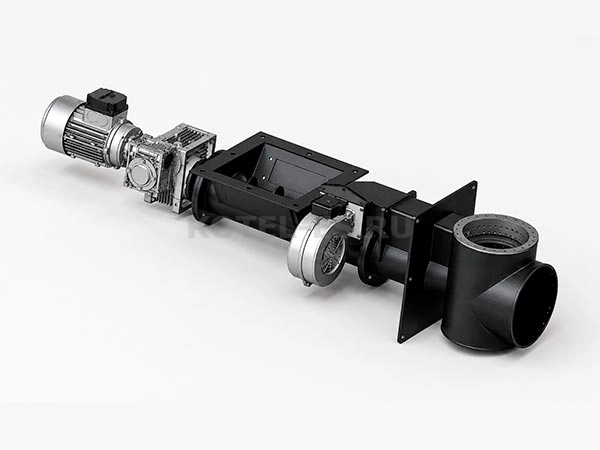

Ретортная горелка СМАГА-100, 100 кВт для котла и котельной

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Осевое центра горелки Д — 240–340 мм, осевое центра бункера Е — 830 мм. Эти размеры помогают понять, как горелка и бункер будут располагаться относительно котла. Они нужны для подбора и проверки совместимости, а не для самостоятельной переделки котла.

По сравнению с группой 40–60 кВт увеличивается не только ширина корпуса, но и вся зона подачи топлива. Бункер оказывается дальше, труба подачи длиннее, а обслуживаемые узлы занимают больше места. Если заранее не проверить компоновку, проблема может возникнуть не в самой горелке, а вокруг неё: негде поставить бункер, неудобно подойти к редуктору, мешает стена или другое оборудование.

Для модели 100 кВт уже недостаточно просто “примерить” горелку по фото. Нужно сверить вырез, фланец, трубу подачи, направление шнека, место под бункер и возможность обслуживания мотор-редуктора. Чем крупнее модель, тем меньше пространства для случайных решений.

Ретортная горелка 100 кВт для угля и сыпучего топлива

СМАГА-100 может использоваться как угольная ретортная горелка 100 кВт, если топливо подходит по фракции и состоянию. Для шнековой подачи важны не только вид топлива, но и размер куска, влажность, количество мелочи, сыпучесть и отсутствие смерзшихся комков.

Фракционный уголь должен нормально проходить через шнек и стабильно поступать в зону горения. Если уголь мокрый, смерзшийся или содержит много пыли и мусора, возможны зависания в бункере, рывки подачи, нестабильное горение и повышенное шлакование.

Штыб и угольная пыль требуют отдельной оценки. Они допустимы как сыпучее топливо подходящего состояния, но на мощности 100 кВт нестабильная подача быстрее влияет на работу котла. Если топливо слёживается или плохо идёт через шнек, проблема проявляется уже не как мелкая неудобная особенность, а как сбой режима.

Пеллеты также можно рассматривать как топливо, но это не делает СМАГА-100 факельной пеллетной горелкой. Здесь используется ретортный принцип и шнековая подача, поэтому логика подбора отличается: важны фракция, сыпучесть, прочность гранулы, автоматика и воздух в зоне горения.

Шнек 108 или 127 мм для модели 100 кВт

Для СМАГА-100 предусмотрены исполнения со шнеком 108 мм и 127 мм. Шнек 108 мм используют для мелкой фракции топлива типа «семечка». Шнек 127 мм используют для крупной фракции типа «орех».

Выбор шнека нельзя делать формально. Если в котельной планируется постоянная работа на крупном угле, мелкая подача может оказаться неправильным решением. Если топливо мелкое, влажное или содержит много пыли, крупный шнек сам по себе не решит проблему стабильности.

Шнек подбирают под фактическую фракцию, а не под название топлива в накладной. Для покупателя это значит: перед заказом нужно понимать, какой уголь, пеллеты или штыб будут использоваться постоянно, как они хранятся, не смерзаются ли, не слёживаются ли в бункере и проходят ли через подающий узел без рывков.

На мощности 100 кВт неправильный выбор шнека быстрее превращается в эксплуатационную проблему. Если топливо не идёт ровно, котёл не получает стабильную подачу, а настройка контроллера не всегда компенсирует механическую ошибку подбора.

Мотор 0,37 кВт и редукторная группа

Для СМАГА-100 со шнеком 108 мм используется мотор 0,37 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость — 2 об/мин.

Для варианта со шнеком 127 мм используется тот же мотор 0,37 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 2 об/мин. Разница между исполнениями связана с диаметром шнека и фракцией топлива.

Увеличенная мощность двигателя по сравнению с младшими моделями отражает более серьёзную нагрузку на подачу топлива. Но мотор-редуктор не работает сам по себе: стабильность подачи зависит от шнека, бункера, топлива, контроллера и режима горения.

Перед заказом нужно также подумать о доступе к мотор-редуктору. Для модели 100 кВт это уже крупный узел в составе системы, и его нельзя зажимать стеной, бункером или другими элементами котельной. Обслуживание должно быть возможно без разборки окружающей обвязки вокруг котла.

Бункер и размещение подающего узла в котельной

Для СМАГА-100 бункер становится одним из ключевых элементов системы. Он не входит в базовую комплектацию по умолчанию и должен согласовываться отдельно, но именно от его расположения зависит стабильность подачи топлива в шнек.

Если бункер расположен неудобно, топливо может плохо сходить к шнеку, зависать или подаваться неравномерно. На малой мощности это уже проблема, а на 100 кВт такая нестабильность сильнее отражается на работе котла.

Перед покупкой нужно понять, где будет стоять бункер, как пойдёт труба подачи 600 мм, останется ли доступ к мотор-редуктору, не будет ли оборудование мешать обслуживанию котла и можно ли безопасно работать с топливом в котельной.

Для котельной с ограниченным пространством это один из главных вопросов. Горелка может подходить по мощности и проёму, но оказаться неудобной по расположению бункера или обслуживанию подачи. Поэтому размещение подающего узла лучше согласовать до заказа.

Это не монтажная инструкция, а проверка компоновки перед заказом. Работы с котлом, электрикой, автоматикой и изменением посадочного места должен выполнять профильный специалист по инструкции производителя.

Автоматика, вентилятор и управление горением

Ретортная горелка 100 кВт требует контроллера, который рассчитан на шнековую подачу топлива. Контроллер управляет шнеком, вентилятором, паузами подачи, режимами горения и защитными функциями.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. Для такой мощности нельзя выбирать вентилятор случайно: подача воздуха должна соответствовать котлу, горелке, контроллеру и фактическому топливу.

Защита от обратного горения, перегрева или заклинивания шнека зависит от применяемого контроллера и схемы котла. Нельзя приписывать эти функции только самой горелке, если не определена автоматика.

Если планируется авторозжиг, его нужно согласовать вместе с контроллером. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не считается частью базовой комплектации. Авторозжиг — это опция, а не обязательное свойство поставки.

Для модели 100 кВт автоматику лучше рассматривать не как “дополнение”, а как обязательный элемент нормальной работы системы. Без подходящего контроллера и вентилятора горелка не реализует стабильную автоматическую подачу топлива в рабочем режиме.

Комплектация СМАГА-100 и дополнительные опции

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Для модели 100 кВт особенно важно согласовать комплектацию до оплаты и отгрузки. Если горелка пришла без нужного контроллера, вентилятора, бункера или элементов подключения, запуск системы может остановиться на дополнительных согласованиях.

Крепёж, прокладки и уплотнения тоже не стоит считать включёнными по умолчанию. Для технического оборудования комплект поставки лучше проверять заранее, особенно если котёл уже установлен и запуск планируется без длительной паузы.

Удлинение шнека, авторозжиг и дефлектор относятся к дополнительным решениям. Они могут быть нужны для конкретной котельной, но не должны автоматически считаться частью базового комплекта.

Дефлектор для зоны над ретортной горелкой

Дефлектор — дополнительный элемент, который устанавливают в зоне над горелкой для создания условий вихревого горения. Он помогает перемешивать продукты сгорания и воздух, но не заменяет настройку подачи воздуха, контроллер, вентилятор или нормальное топливо.

Для СМАГА-100 дефлектор может рассматриваться как дополнительная опция, если это требуется по топке и схеме установки. Соответствие конкретного дефлектора конкретному котлу и горелке нужно проверять отдельно.

Не стоит ждать, что дефлектор исправит проблемы мокрого угля, неверной фракции или зависания в бункере. Сначала проверяют топливо, шнек, подачу воздуха, бункер и автоматику.

Сменные элементы и обслуживание под нагрузкой

В ретортной горелке есть обслуживаемые элементы: сменные зубья и втулка вращения. Их наличие, доступность и порядок замены лучше уточнять заранее, особенно если оборудование будет работать регулярно на угле, штыбе или другом топливе с высокой нагрузкой на механизм.

Для модели 100 кВт обслуживание нужно учитывать ещё на этапе компоновки. Доступ к шнеку, мотор-редуктору, бункеру и поворотному механизму должен оставаться свободным. Если эти узлы окажутся закрыты другими элементами котельной, любая ревизия станет сложнее.

Покупателю не нужно превращать карточку в руководство по ремонту, но он должен понимать, что ретортная горелка — это механический узел с обслуживаемыми частями. Чем выше нагрузка, тем важнее заранее продумать доступ и наличие расходных элементов.

Совместимость горелки 100 кВт с котлом перед заказом

Перед заказом СМАГА-100 нужно сверить мощность котла, размеры топки, фланец, монтажный проём 325×355 мм, направление подачи, место под бункер, трубу подачи 600 мм, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции.

Горелку 100 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет монтажную инструкцию, проектную проверку или настройку оборудования.

СМАГА-100 стоит выбирать после проверки всей системы: котёл, проём, фланец, труба подачи, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 100 кВт будет подобрана не только по мощности, но и по реальным условиям работы котла.
