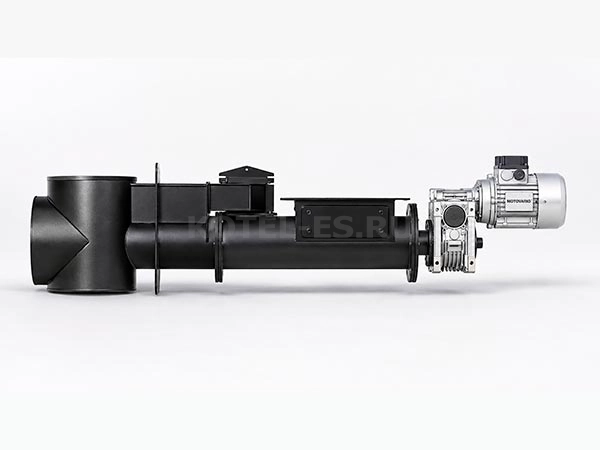

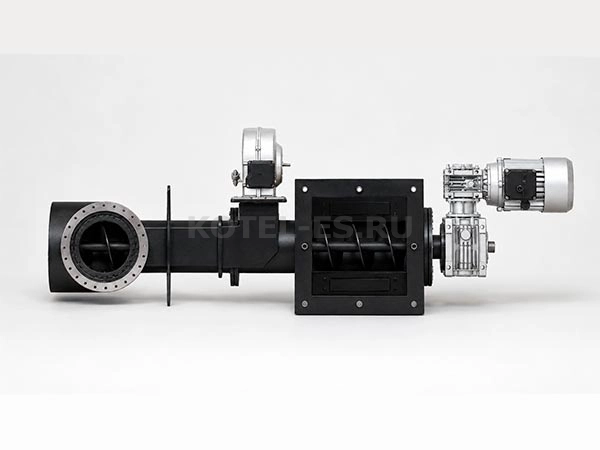

Ретортная горелка СМАГА-140, 140 кВт для котельной на твёрдом топливе

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Длина трубы подачи у этой модели — 600 мм. Это важный параметр для размещения бункера и подающего узла рядом с котлом. Если котельная ограничена по проходам или рядом уже стоит другое оборудование, трубу подачи, бункер и доступ к мотор-редуктору нужно проверять до заказа.

Разница между 100 и 140 кВт особенно важна при уже установленном котле. Иногда кажется, что модели одной группы можно заменить без последствий, но высота выреза, фланец и условия доступа могут стать ограничением.

Ретортная горелка 140 кВт для угля, штыба и пеллет

СМАГА-140 можно использовать как угольную ретортную горелку 140 кВт, если основное топливо подходит по фракции и состоянию. Для шнековой подачи важны размер куска, влажность, количество мелочи, сыпучесть и отсутствие смерзшихся комков.

Фракционный уголь должен стабильно сходить из бункера и проходить через шнек без зависаний. Если уголь мокрый, смерзшийся или содержит много мусора и пыли, подача становится нестабильной. На мощности 140 кВт такие сбои быстрее отражаются на работе котла.

Штыб и угольная пыль также требуют проверки. Они могут использоваться как сыпучее топливо подходящего состояния, но при высокой влажности или плохой сыпучести возникают зависания, рывки подачи и ухудшение горения.

Пеллеты допустимы как топливо, если они подходят по качеству и нормально проходят через подающий узел. Но СМАГА-140 остаётся ретортной горелкой со шнековой подачей, а не факельной пеллетной горелкой. Поэтому при подборе важны реторта, фракция, шнек, автоматика и воздух в зоне горения.

Шнек 108 или 127 мм под фракцию топлива

Для СМАГА-140 предусмотрены исполнения со шнеком 108 мм и 127 мм. Шнек 108 мм используют для мелкой фракции топлива типа «семечка». Шнек 127 мм используют для крупной фракции типа «орех».

На мощности 140 кВт выбор шнека особенно важен. Если шнек не соответствует фактической фракции, топливо может идти рывками, зависать в бункере или заклинивать в подающем узле. Настройка контроллера не всегда исправляет механическую ошибку подбора.

Перед заказом нужно понимать, какое топливо будет использоваться постоянно. Если сегодня используется сухой фракционный уголь, а позже планируется влажный штыб или смесь с большим количеством пыли, поведение подачи изменится. Для шнековой горелки случайное топливо — частая причина нестабильной работы.

Мотор 0,37 кВт и редукторная группа

Для СМАГА-140 со шнеком 108 мм используется мотор 0,37 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость — 2 об/мин.

Для исполнения со шнеком 127 мм используется тот же мотор 0,37 кВт и редуктор NMRV40-1:30-71B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 2 об/мин. Разница между исполнениями связана с диаметром шнека и фракцией топлива.

Мотор-редуктор работает вместе со шнеком, бункером, контроллером и фактическим топливом. Если топливо плохо сходит в шнек, проблема может выглядеть как сбой подачи, хотя причина будет в бункере, влажности, фракции или компоновке узла.

Для модели 140 кВт доступ к мотор-редуктору нельзя оставлять “как получится”. Узел должен быть доступен для осмотра и обслуживания. Если его закрыть стеной, бункером или обвязкой котла, любая ревизия станет сложнее.

Бункер и подающий узел в котельной

Для СМАГА-140 бункер — один из ключевых элементов системы подачи топлива. Он не входит в базовую комплектацию по умолчанию и согласуется отдельно, но именно от его расположения зависит, будет ли топливо стабильно попадать в шнек.

Чем выше мощность, тем заметнее последствия плохого схода топлива. Если бункер расположен неудобно, топливо может зависать, уплотняться или поступать в шнек неравномерно. В результате котёл работает нестабильно, хотя сама горелка выбрана по мощности правильно.

Перед заказом нужно проверить, где будет стоять бункер, как пойдёт труба подачи 600 мм, останется ли доступ к мотор-редуктору, не будет ли оборудование мешать проходам и обслуживанию котла.

Это особенно важно для котельных, где оборудование уже размещено. Если место ограничено, сначала проверяют компоновку, а потом выбирают исполнение горелки и дополнительные элементы.

Автоматика, вентилятор и режим работы

Ретортная горелка 140 кВт требует контроллера, который рассчитан на управление шнековой подачей топлива. Контроллер управляет шнеком, вентилятором, паузами подачи, режимами горения и защитными функциями.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. Для модели 140 кВт подача воздуха должна быть согласована с котлом, горелкой, контроллером и фактическим топливом.

Нельзя приписывать самой горелке защиту от обратного горения, перегрева или заклинивания шнека без уточнения автоматики. Эти функции зависят от применяемого контроллера и схемы котла.

Если планируется авторозжиг, его нужно согласовать вместе с контроллером. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не считается частью базовой комплектации.

Комплектация СМАГА-140 и дополнительные опции

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Для модели 140 кВт особенно важно согласовать состав поставки заранее. Если не проверить контроллер, вентилятор, бункер или дополнительные элементы, запуск системы может потребовать новых согласований уже после получения оборудования.

Крепёж, прокладки и уплотнения также не стоит считать включёнными по умолчанию. Для технического товара комплект поставки лучше уточнять до оплаты и отгрузки.

Удлинение шнека, авторозжиг и дефлектор относятся к дополнительным решениям. Они могут быть нужны для конкретной котельной, но не должны автоматически считаться частью базового комплекта.

Дефлектор и зона горения над ретортой

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух. Но дефлектор не заменяет подходящее топливо, правильный шнек, вентилятор, контроллер или настройку подачи воздуха.

Для СМАГА-140 дефлектор может рассматриваться как опция, если это требуется по топке и схеме установки. Соответствие конкретного дефлектора конкретному котлу и горелке нужно проверять отдельно.

Если топливо мокрое, смерзшееся или плохо проходит через шнек, дефлектор не решит проблему подачи. Сначала проверяют фракцию, влажность, бункер, шнек, вентилятор и автоматику.

Сменные элементы и обслуживание при длительной работе

В ретортной горелке есть обслуживаемые элементы: сменные зубья и втулка вращения. Их наличие, доступность и порядок замены лучше уточнять заранее, особенно если оборудование будет работать регулярно на угле, штыбе или другом топливе с высокой нагрузкой на механизм.

Для СМАГА-140 обслуживание нужно учитывать до установки. Доступ к шнеку, мотор-редуктору, бункеру и поворотному механизму должен оставаться свободным. Если эти узлы окажутся закрыты другими элементами котельной, любая ревизия станет сложнее.

Покупателю не нужна инструкция по ремонту внутри карточки товара, но он должен понимать, что ретортная горелка — механический узел с обслуживаемыми частями. Чем выше нагрузка и дольше режим работы, тем важнее доступ к узлам.

Совместимость горелки 140 кВт с котлом перед заказом

Перед заказом СМАГА-140 нужно сверить мощность котла, размеры топки, фланец, монтажный проём 335×355 мм, направление подачи, место под бункер, трубу подачи 600 мм, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции.

Горелку 140 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет монтажную инструкцию, проектную проверку или настройку оборудования.

СМАГА-140 стоит выбирать после проверки всей системы: котёл, проём, фланец, труба подачи, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 140 кВт будет подобрана не только по мощности, но и по реальным условиям работы котла.
