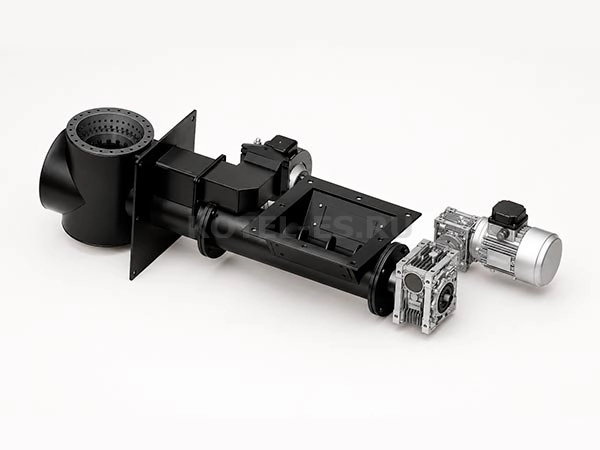

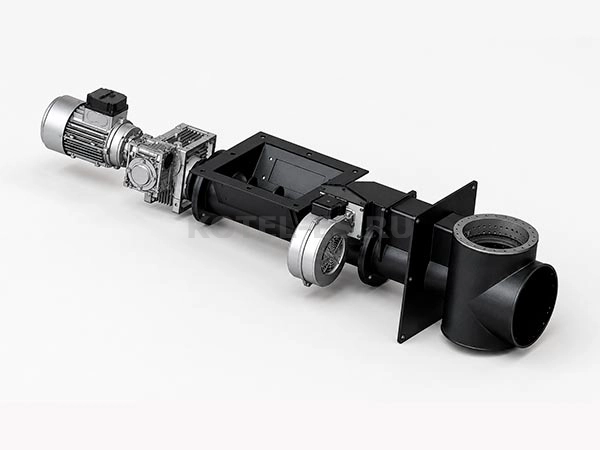

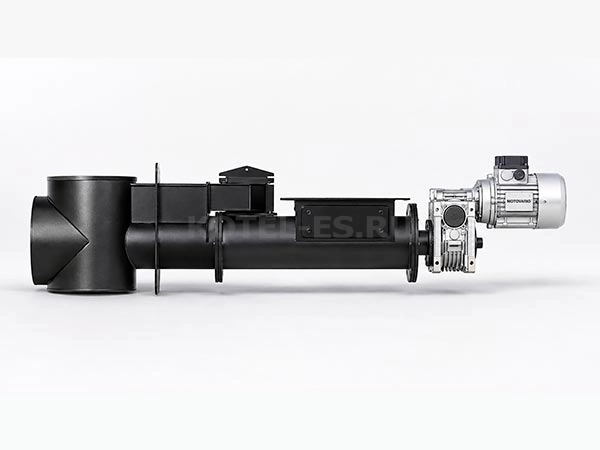

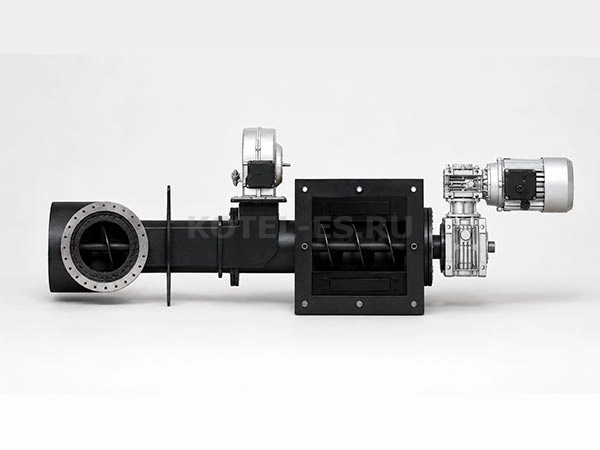

Ретортная горелка СМАГА-180, 180 кВт для котла большой мощности

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Осевое центра горелки Д — 285–385 мм, осевое центра бункера Е — 975 мм. Эти параметры важны для проверки компоновки. Чем крупнее модель, тем меньше подходит подход “потом на месте разберёмся”: расстояния, фланец, проём и бункер нужно сверять до заказа.

По сравнению с группой 100–140 кВт здесь меняется вся логика размещения. Корпус шире, фланец крупнее, труба подачи длиннее, а бункер уходит дальше от котла. Поэтому СМАГА-180 лучше рассматривать как отдельный шаг в линейке, а не как простое увеличение мощности.

Ретортная горелка 180 кВт для угля, штыба и пеллет

СМАГА-180 может использоваться как угольная ретортная горелка 180 кВт, если топливо подходит по фракции, влажности и состоянию. Для шнековой подачи важны сыпучесть, размер куска, отсутствие смерзшихся комков, количество пыли и стабильность партии топлива.

Фракционный уголь должен нормально сходить из бункера и проходить через шнек без рывков. Если уголь мокрый, смерзшийся или содержит много мусора, подача может стать нестабильной. На мощности 180 кВт такие сбои быстрее отражаются на работе котла и режиме горения.

Штыб и угольная пыль требуют отдельной проверки. Они могут использоваться как сыпучее топливо подходящего состояния, но при высокой влажности или плохой сыпучести появляются зависания, уплотнение в бункере и неравномерное движение через шнек.

Пеллеты также допустимы как топливо, если они подходят по качеству и не разрушаются в подающем узле. Но СМАГА-180 остаётся ретортной горелкой со шнековой подачей, а не факельной пеллетной горелкой. Поэтому её подбирают по фракции, шнеку, реторте, воздуху и автоматике.

Шнек 108 или 127 мм под фактическую фракцию

Для СМАГА-180 предусмотрены исполнения со шнеком 108 мм и 127 мм. Шнек 108 мм используют для мелкой фракции топлива типа «семечка». Шнек 127 мм используют для крупной фракции типа «орех».

На модели 180 кВт выбор шнека особенно важен, потому что объём подачи и нагрузка на узлы выше, чем у предыдущих моделей. Если шнек выбран не под реальное топливо, подача может идти рывками, топливо может зависать или заклинивать, а котёл будет работать нестабильно.

Перед заказом нужно оценить не только основное топливо, но и то, как оно хранится. Даже подходящий по фракции уголь может стать проблемой, если он влажный, смерзается или содержит много мелочи. Для крупной горелки случайное топливо — прямой риск нестабильной работы.

Мотор 0,55 кВт и скорость подачи 3 об/мин

Для СМАГА-180 со шнеком 108 мм используется мотор 0,55 кВт и редуктор NMRV50-1:20-80B5 + NMRV63-1:25-AS1. Выходная скорость — 3 об/мин.

Для исполнения со шнеком 127 мм используется тот же мотор 0,55 кВт и редуктор NMRV50-1:20-80B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 3 об/мин. Разница между исполнениями связана с диаметром шнека и фракцией топлива.

Переход на мотор 0,55 кВт и скорость 3 об/мин отражает более серьёзную подачу топлива. Но мотор-редуктор нельзя рассматривать отдельно от бункера, шнека, контроллера и топлива. Если топливо плохо сходит в шнек, даже правильный редуктор не обеспечит ровную работу.

Для модели 180 кВт доступ к мотор-редуктору должен быть продуман заранее. Узел крупнее и работает под большей нагрузкой, поэтому его нельзя закрывать стеной, бункером, обвязкой котла или другим оборудованием.

Бункер и подача топлива в крупной котельной системе

Для СМАГА-180 бункер становится критическим элементом системы подачи. Он не входит в базовую комплектацию по умолчанию и согласуется отдельно, но именно от него зависит, будет ли топливо стабильно поступать в шнек.

На мощности 180 кВт недостаточно просто поставить бункер рядом с котлом. Нужно проверить его расположение, сход топлива, высоту, доступ для обслуживания, расстояние до подающего узла и удобство загрузки топлива. Ошибка в бункере может испортить работу всей системы.

Труба подачи 700 мм и ось центра бункера 975 мм требуют заранее продуманной компоновки. Если котельная уже заполнена оборудованием, проходами, обвязкой и складом топлива, размещение горелки нужно проверять до покупки.

Особенно важно не зажать мотор-редуктор и шнек. В крупной системе обслуживание должно быть доступно без разборки соседнего оборудования. Если доступ ограничен, любая ревизия или настройка станет сложнее.

Автоматика, вентилятор и управление горением

Ретортная горелка 180 кВт требует контроллера, рассчитанного на управление шнековой подачей топлива. Контроллер управляет шнеком, вентилятором, паузами подачи, режимами горения и защитными функциями.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. На такой мощности вентилятор нельзя выбирать случайно: подача воздуха должна соответствовать котлу, горелке, контроллеру и фактическому топливу.

Защиту от обратного горения, перегрева или заклинивания шнека нельзя приписывать только самой горелке. Эти функции зависят от применяемого контроллера и схемы котла. Если планируется авторозжиг, автоматику нужно согласовывать вместе с ним.

Для СМАГА-180 автоматика — не вспомогательная деталь, а обязательная часть нормальной работы системы. Без подходящего контроллера и вентилятора горелка не сможет стабильно реализовать автоматическую подачу топлива под высокой нагрузкой.

Комплектация СМАГА-180 и дополнительные опции

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Для модели 180 кВт особенно важно согласовать комплектацию до оплаты и отгрузки. Если не проверить автоматику, вентилятор, бункер или дополнительные элементы, запуск котельной системы может остановиться на этапе недостающих узлов.

Крепёж, прокладки и уплотнения тоже не стоит считать включёнными по умолчанию. Для технического оборудования такого уровня состав поставки лучше фиксировать заранее, особенно если котёл уже установлен и запуск планируется в конкретные сроки.

Удлинение шнека, авторозжиг и дефлектор относятся к дополнительным решениям. Они могут быть нужны для конкретной котельной, но не должны автоматически считаться частью базовой комплектации.

Дефлектор для зоны над горелкой

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух. Но дефлектор не заменяет правильный шнек, нормальное топливо, вентилятор, контроллер или настройку подачи воздуха.

Для СМАГА-180 дефлектор может рассматриваться как опция, если это требуется по топке и схеме установки. Соответствие конкретного дефлектора конкретному котлу и горелке нужно проверять отдельно.

Если топливо мокрое, смерзшееся или плохо проходит через шнек, дефлектор не решит проблему подачи. Сначала проверяют фракцию, влажность, бункер, шнек, вентилятор и автоматику.

Сменные элементы и обслуживание под высокой нагрузкой

В ретортной горелке есть обслуживаемые элементы: сменные зубья и втулка вращения. Их наличие, доступность и порядок замены лучше уточнять заранее, особенно если оборудование будет регулярно работать на угле, штыбе или другом топливе с высокой нагрузкой на механизм.

Для СМАГА-180 обслуживание нужно учитывать до установки. Доступ к шнеку, мотор-редуктору, бункеру и поворотному механизму должен оставаться свободным. Если эти узлы окажутся закрыты другими элементами котельной, любая ревизия станет сложнее.

Покупателю не нужна инструкция по ремонту в карточке товара, но важно понимать, что ретортная горелка — это механический узел с обслуживаемыми частями. Чем выше нагрузка и крупнее система подачи, тем важнее заранее продумать доступ к узлам.

Совместимость горелки 180 кВт с котлом перед заказом

Перед заказом СМАГА-180 нужно сверить мощность котла, размеры топки, фланец, монтажный проём 345×455 мм, направление подачи, место под бункер, трубу подачи 700 мм, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции.

Горелку 180 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет монтажную инструкцию, проектную проверку или настройку оборудования.

СМАГА-180 стоит выбирать после проверки всей системы: котёл, проём, фланец, труба подачи, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 180 кВт будет подобрана не только по мощности, но и по реальным условиям работы котла.
