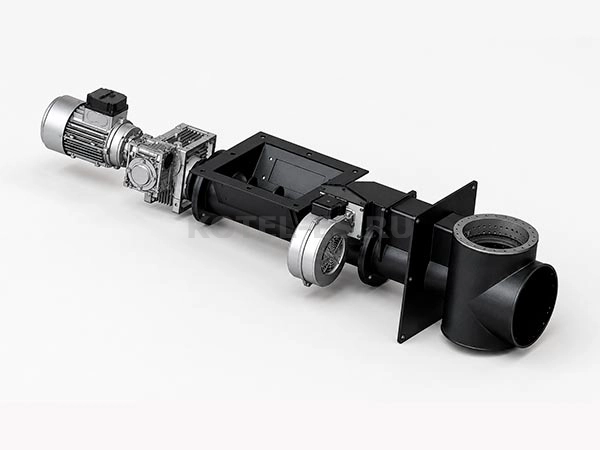

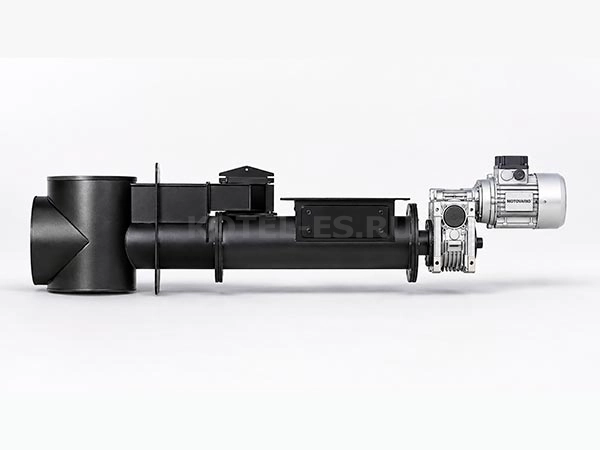

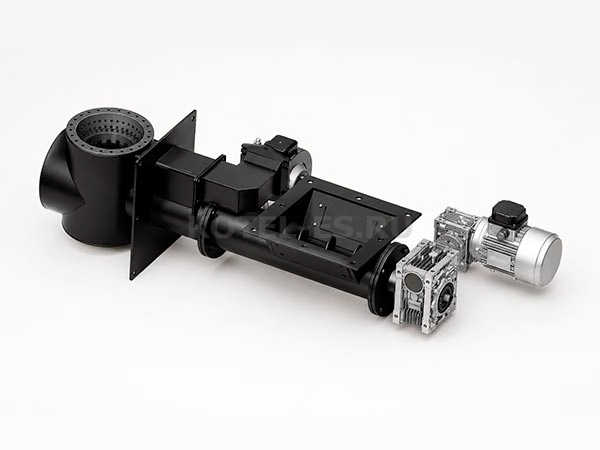

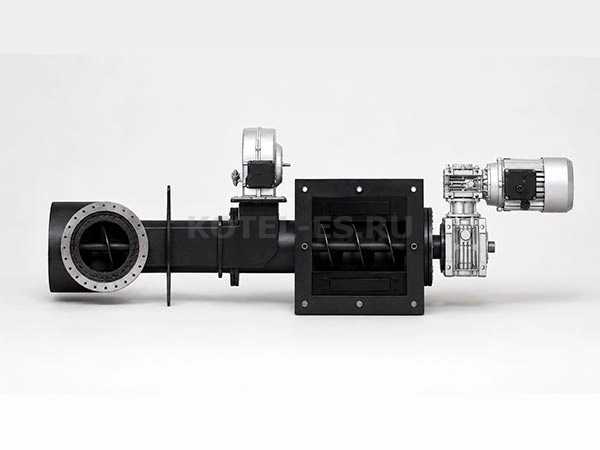

Ретортная горелка СМАГА-230, 230 кВт для котельной высокой нагрузки

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Эти параметры нужны для проверки совместимости с котлом до покупки. Если котёл уже подготовлен под модель 180 кВт, нельзя автоматически считать, что 230 кВт встанет без изменений. Разница по высоте и фланцу может быть критичной для готового посадочного места.

Главный смысл СМАГА-230 — не просто “больше мощности”, а работа в верхней части крупной группы. Поэтому внимание смещается на устойчивость подачи, доступ к мотор-редуктору, расположение бункера и способность автоматики удерживать нормальный режим горения.

Труба подачи 700 мм и размещение бункера

Для СМАГА-230 используется труба подачи длиной 700 мм. Вместе с осевым расстоянием центра бункера 975 мм это формирует заметную зону размещения рядом с котлом. В тесной котельной такой узел нельзя планировать “по месту” после получения товара.

Бункер не входит в базовую комплектацию по умолчанию и согласуется отдельно, но именно он влияет на стабильность подачи топлива. Если бункер расположен неудобно, топливо может зависать, уплотняться или поступать в шнек неравномерно.

Для горелки 230 кВт это особенно важно: подача топлива должна быть устойчивой не только при запуске, но и в рабочем режиме под нагрузкой. Если сход топлива нестабилен, котёл будет терять режим, а настройка автоматики не всегда сможет компенсировать механическую проблему.

Перед заказом нужно проверить, где будет стоять бункер, как пойдёт труба подачи, останется ли доступ к мотор-редуктору и не будут ли мешать стены, обвязка котла, склад топлива или соседнее оборудование.

Шнековая подача угля, штыба и угольной пыли

СМАГА-230 может использоваться как угольная ретортная горелка 230 кВт, если топливо подходит по фракции, влажности и сыпучести. Для шнековой подачи важно не название топлива, а то, как оно реально ведёт себя в бункере и подающем узле.

Фракционный уголь должен проходить через шнек без зависаний и резких рывков. Мокрый или смерзшийся уголь может нарушать подачу, ухудшать горение и повышать риск шлакования. Избыток мелочи и мусора также влияет на стабильность работы.

Штыб и угольная пыль допустимы только при подходящем состоянии топлива. Если они влажные, слёживаются или плохо сходят в шнек, проблема будет проявляться как нестабильная подача. На мощности 230 кВт такие сбои быстро отражаются на работе котла.

Пеллеты также могут рассматриваться как сыпучее топливо, если они подходят по качеству и не разрушаются в подающем узле. Но СМАГА-230 остаётся ретортной горелкой со шнековой подачей, а не факельной пеллетной горелкой.

Шнек 108 или 127 мм под рабочую фракцию

Для СМАГА-230 предусмотрены исполнения со шнеком 108 мм и 127 мм. Шнек 108 мм используют для мелкой фракции топлива типа «семечка». Шнек 127 мм используют для крупной фракции типа «орех».

Выбор шнека нужно делать по фактическому топливу. Если в котельной используется уголь разной фракции, смесь с большим количеством мелочи или влажный штыб, нужно заранее понимать, как такое топливо будет проходить через бункер и шнек.

Ошибка в выборе шнека на мощности 230 кВт быстро превращается в проблему эксплуатации: топливо идёт рывками, зависает, заклинивает или поступает в реторту неравномерно. В такой ситуации нельзя рассчитывать только на регулировку контроллера.

Мотор 0,55 кВт, редуктор NMRV50 и 3 об/мин

Для СМАГА-230 со шнеком 108 мм используется мотор 0,55 кВт и редуктор NMRV50-1:20-80B5 + NMRV63-1:25-AS1. Выходная скорость — 3 об/мин.

Для исполнения со шнеком 127 мм используется тот же мотор 0,55 кВт и редуктор NMRV50-1:20-80B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 3 об/мин. Разница между исполнениями связана с диаметром шнека и фракцией топлива.

Для крупной горелки мотор-редуктор — один из ключевых узлов. Он должен работать в связке со шнеком, бункером, контроллером и фактическим топливом. Если топливо плохо сходит в подачу, даже правильный редуктор не обеспечит ровную работу.

Доступ к мотор-редуктору нужно учитывать ещё до установки. Для модели 230 кВт этот узел нельзя закрывать стеной, бункером, обвязкой котла или соседним оборудованием: обслуживание должно быть возможным без сложной разборки котельной.

Автоматика, вентилятор и воздух под высокой нагрузкой

Ретортная горелка 230 кВт требует контроллера, который рассчитан на управление шнековой подачей топлива. Контроллер управляет шнеком, вентилятором, паузами подачи, режимами горения и защитными функциями.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. Для такой мощности подача воздуха должна соответствовать котлу, горелке, топливу и выбранной автоматике.

Если вентилятор подобран неправильно, горелка может получать недостаточный или избыточный воздух, а это влияет на стабильность горения. На мощности 230 кВт такие ошибки быстрее проявляются в режиме котла.

Защиту от обратного горения, перегрева или заклинивания шнека нельзя приписывать только самой горелке. Эти функции зависят от контроллера и схемы котла. Если нужен авторозжиг, его согласуют вместе с автоматикой.

Комплектация СМАГА-230 и дополнительные элементы

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Для модели 230 кВт состав поставки лучше согласовать заранее. Если после получения горелки выяснится, что не хватает контроллера, вентилятора, бункера или элементов подключения, запуск котельной системы может задержаться.

Крепёж, прокладки и уплотнения также не стоит считать включёнными по умолчанию. Для крупного технического оборудования комплектацию нужно фиксировать до оплаты и отгрузки.

Авторозжиг доступен как опция. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не считается частью базовой комплектации. Удлинение шнека и дефлектор также относятся к дополнительным решениям под конкретную котельную.

Дефлектор и работа зоны горения

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух. Но дефлектор не заменяет правильный шнек, нормальное топливо, вентилятор, контроллер или настройку подачи воздуха.

Для СМАГА-230 дефлектор может рассматриваться как опция, если это требуется по топке и схеме установки. Соответствие конкретного дефлектора выбранной горелке и котлу нужно проверять отдельно.

Если топливо мокрое, смерзшееся или плохо проходит через шнек, дефлектор не решит проблему подачи. Сначала проверяют фракцию, влажность, бункер, шнек, вентилятор и автоматику.

Обслуживание крупной ретортной горелки

В ретортной горелке есть обслуживаемые элементы: сменные зубья и втулка вращения. Их наличие, доступность и порядок замены лучше уточнять заранее, особенно если оборудование будет регулярно работать на угле, штыбе или другом топливе с высокой нагрузкой на механизм.

Для СМАГА-230 доступ к обслуживаемым узлам критичен. Мотор-редуктор, шнек, бункер и поворотный механизм должны оставаться доступными для осмотра и обслуживания. Если эти зоны перекрыты, любая ревизия становится сложнее.

Карточка товара не должна превращаться в инструкцию по ремонту, но покупатель должен понимать: крупная ретортная горелка — это механический узел, который требует нормального доступа и обслуживания в процессе эксплуатации.

Совместимость горелки 230 кВт с котлом перед заказом

Перед заказом СМАГА-230 нужно сверить мощность котла, размеры топки, фланец 505×410 мм, монтажный проём 360×455 мм, направление подачи, место под бункер, трубу подачи 700 мм, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции.

Горелку 230 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет монтажную инструкцию, проектную проверку или настройку оборудования.

СМАГА-230 стоит выбирать после проверки всей системы: котёл, проём, фланец, труба подачи, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 230 кВт будет подобрана не только по мощности, но и по реальным условиям работы котельной.
