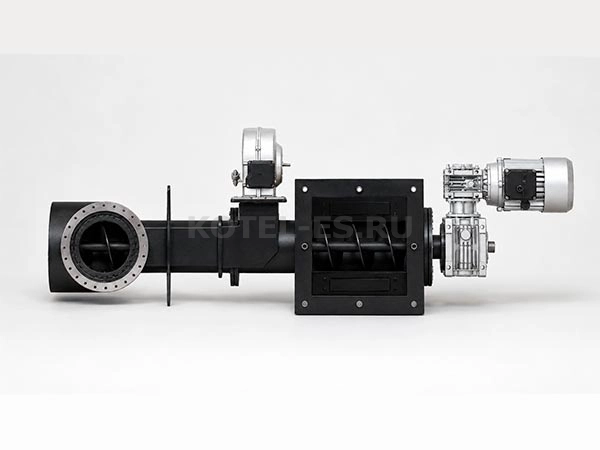

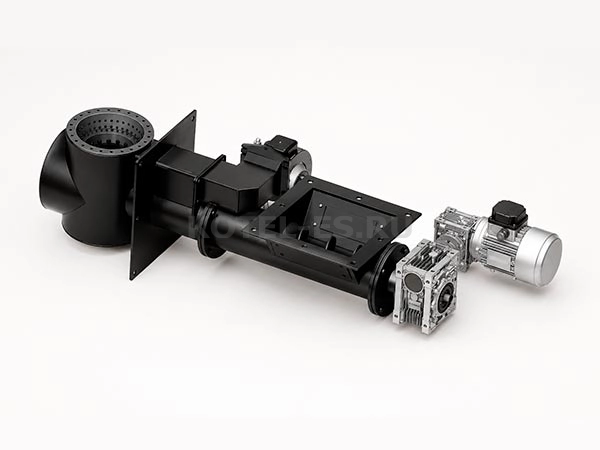

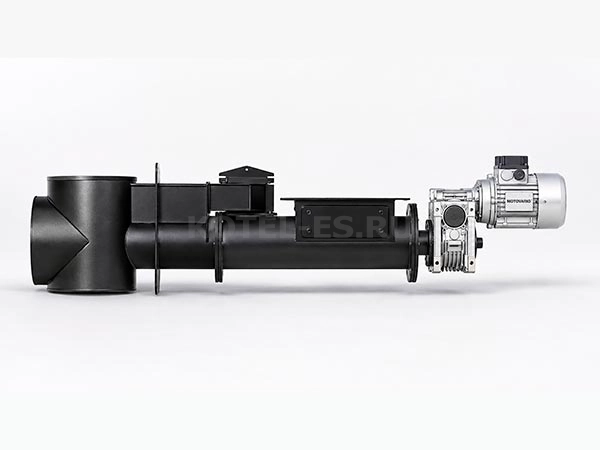

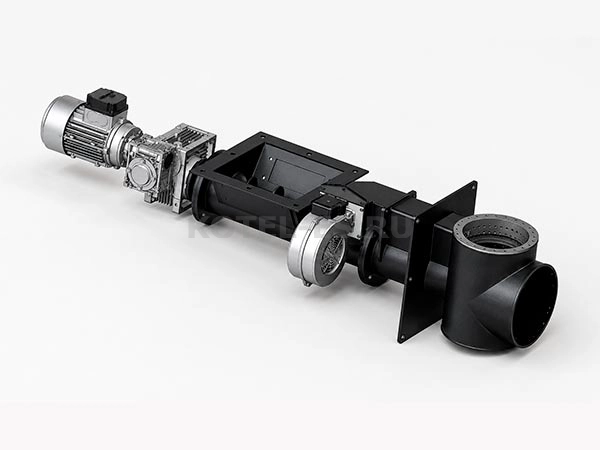

Ретортная горелка СМАГА-300, 300 кВт для промышленной котельной

Механизм вращения выполнен разборным, со сменными зубьями. Это упрощает ремонт, обслуживание и настройку частоты вращения. Для удобства монтажа по центру котла монтажная пластина по размеру Д приваривается после получения точных размеров от заказчика. Такая система позволяет установить горелку как к стенке котла, так и через переходной фланец. Размеры В, Г, К и Л используются для подбора фланца и выреза в котле.

Горелка с улучшенной механикой и расширенными функциональными возможностями предназначена для эффективного сжигания топлива и удобного обслуживания. Реторта выполнена составной, с отверстиями в нескольких плоскостях для более равномерного распределения воздуха в зоне горения. Также предусмотрено отверстие для установки системы авторозжига топлива.

Это резкий переход после группы 180–230 кВт. Увеличивается не только мощность, но и вся зона установки: ширина корпуса, фланец, посадочный проём и пространство под подающий узел. Если котёл был рассчитан под меньшую горелку, СМАГА-300 нельзя считать совместимой без отдельной проверки.

Длина трубы подачи — 700 мм. Осевое центра горелки Д — 330–430 мм, осевое центра бункера Е — 1020 мм. Эти параметры важны для размещения бункера и проверки компоновки вокруг котла. Чем крупнее модель, тем меньше подходит подход “доработаем на месте”.

Для промышленной котельной нужно заранее проверить не только сам вырез в котле, но и проходы, доступ к обслуживанию, место под бункер, возможность загрузки топлива и расположение автоматики. Крупная горелка требует пространства вокруг себя, а не только совпадения по фланцу.

Требования к топке, фланцу и месту установки

Для СМАГА-300 особенно важны размеры топки и посадочного места. Монтажный проём 370×555 мм и фланец 605×420 мм должны быть сверены с конкретным котлом до покупки. Эти данные нужны для проверки совместимости, а не для самостоятельной переделки котла.

Если котёл уже установлен, нужно оценить не только проём, но и расположение соседнего оборудования. Труба подачи, бункер и мотор-редуктор не должны перекрывать проходы, мешать обслуживанию котла или закрывать доступ к узлам горелки.

На мощности 300 кВт подающий узел становится крупной частью котельной компоновки. Ошибка в размещении может привести к неудобному обслуживанию, плохому сходу топлива или необходимости переделывать расположение оборудования после поставки.

Работы с котлом, посадочным местом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист.

Уголь, штыб и сыпучее топливо для высокой нагрузки

СМАГА-300 может использоваться как угольная ретортная горелка 300 кВт, если топливо подходит по фракции, влажности и сыпучести. Для шнековой подачи важно не название топлива, а его реальное поведение в бункере и подающем узле.

Фракционный уголь должен стабильно сходить в шнек и поступать в реторту без рывков. Мокрый, смерзшийся или загрязнённый уголь может зависать в бункере, нарушать подачу и ухудшать горение. На мощности 300 кВт такие сбои быстро отражаются на режиме котла.

Штыб и угольная пыль допустимы только при подходящем состоянии топлива. Если штыб слёживается, содержит много влаги или идёт комками, автоматическая подача становится нестабильной. В такой ситуации проблема не решается одной настройкой контроллера.

Пеллеты также могут использоваться как сыпучее топливо подходящей фракции и состояния. Но СМАГА-300 остаётся ретортной горелкой со шнековой подачей, а не факельной пеллетной горелкой. Логика подбора строится вокруг реторты, шнека, воздуха и автоматики.

Шнек 108 или 127 мм для горелки 300 кВт

Для СМАГА-300 предусмотрены исполнения со шнеком 108 мм и 127 мм. Шнек 108 мм используют для мелкой фракции топлива типа «семечка». Шнек 127 мм используют для крупной фракции типа «орех».

На такой мощности выбор шнека нельзя делать формально. Если шнек не соответствует фактической фракции, топливо может подаваться рывками, зависать в бункере или заклинивать в подающем узле. Чем выше мощность, тем быстрее ошибка отражается на работе котла.

Перед заказом нужно понимать, какое топливо будет основным: фракционный уголь, штыб, пеллеты, угольная пыль или смесь. Также важно учитывать хранение топлива: влажность, смерзание и слёживание могут изменить поведение даже подходящей фракции.

Практический порядок подбора такой: сначала определить фактическое топливо и фракцию, затем выбрать шнек, после этого согласовать бункер, автоматику и воздух.

Мотор 0,55 кВт, редуктор NMRV50 и скорость 3 об/мин

Для СМАГА-300 со шнеком 108 мм используется мотор 0,55 кВт и редуктор NMRV50-1:20-80B5 + NMRV63-1:25-AS1. Выходная скорость — 3 об/мин.

Для исполнения со шнеком 127 мм используется тот же мотор 0,55 кВт и редуктор NMRV50-1:20-80B5 + NMRV63-1:25-AS1. Выходная скорость также составляет 3 об/мин. Разница между исполнениями связана с диаметром шнека и фракцией топлива.

Мотор-редуктор работает в связке со шнеком, бункером, контроллером и фактическим топливом. Если топливо плохо сходит в подачу, даже правильный редуктор не обеспечит стабильную работу.

Для СМАГА-300 доступ к мотор-редуктору должен быть продуман заранее. Это крупный узел, который нельзя закрывать стеной, бункером, обвязкой котла или соседним оборудованием. Обслуживание должно быть возможным без сложной разборки котельной.

Бункер и подающий узел в промышленной котельной

Для СМАГА-300 бункер становится критическим элементом системы. Он не входит в базовую комплектацию по умолчанию и согласуется отдельно, но именно от его расположения и нормального схода топлива зависит стабильность подачи.

Осевое центра бункера Е — 1020 мм, а труба подачи — 700 мм. Это значит, что бункер будет занимать заметное место относительно котла. Если котельная тесная или рядом уже стоит оборудование, компоновку нужно проверять до заказа.

На мощности 300 кВт бункер влияет не только на удобство, но и на режим работы. Если топливо зависает, уплотняется или поступает в шнек неравномерно, котёл не получает стабильную подачу. Настройка автоматики не всегда исправляет механическую проблему схода топлива.

Перед покупкой нужно проверить место под бункер, удобство загрузки топлива, доступ к подающему узлу, возможность обслуживания мотор-редуктора и безопасность проходов в котельной.

Автоматика, вентилятор и управление промышленной подачей

Ретортная горелка 300 кВт требует контроллера, рассчитанного на управление шнековой подачей топлива. Контроллер управляет шнеком, вентилятором, паузами подачи, режимами горения и защитными функциями.

Контроллер не входит в базовую комплектацию. Вентилятор также не входит в базовую комплектацию и подбирается отдельно. На такой мощности подача воздуха должна соответствовать котлу, горелке, контроллеру, топливу и фактическому режиму работы.

Если вентилятор подобран неверно, горение будет нестабильным: воздух может быть недостаточным или избыточным. Для крупной котельной это не мелкая настройка, а один из ключевых факторов нормальной работы.

Защита от обратного горения, перегрева или заклинивания шнека зависит от применяемого контроллера и схемы котла. Эти функции нельзя приписывать только самой горелке без уточнения автоматики.

Комплектация СМАГА-300 и опции под систему

В базовую поставку нельзя автоматически включать контроллер, вентилятор, бункер, крепёж, прокладки, авторозжиг, дефлектор и удлинение шнека. Эти позиции нужно проверять по комплектации перед заказом.

Для модели 300 кВт состав поставки лучше фиксировать заранее. Если после получения горелки выяснится, что не хватает контроллера, вентилятора, бункера или элементов подключения, запуск котельной системы может задержаться.

Авторозжиг доступен как опция. В горелке предусмотрено посадочное место под ТЭН, но сам ТЭН не считается частью базовой комплектации. Если автоматический розжиг нужен сразу, его согласуют вместе с контроллером и остальной автоматикой.

Удлинение шнека, дефлектор, бункер и другие дополнительные элементы могут быть нужны для конкретной котельной, но не должны автоматически считаться частью базового комплекта.

Дефлектор и зона горения на большой мощности

Дефлектор — дополнительный элемент для зоны над горелкой. Он создаёт условия вихревого горения и помогает перемешивать продукты сгорания и воздух. Но дефлектор не заменяет правильный шнек, нормальное топливо, вентилятор, контроллер или настройку подачи воздуха.

Для СМАГА-300 дефлектор может рассматриваться как опция, если это требуется по топке и схеме установки. Соответствие конкретного дефлектора выбранной горелке и котлу нужно проверять отдельно.

Если топливо мокрое, смерзшееся или плохо проходит через шнек, дефлектор не решит проблему подачи. Сначала проверяют фракцию, влажность, бункер, шнек, вентилятор и автоматику.

Обслуживание старшей группы и доступ к узлам

В ретортной горелке есть обслуживаемые элементы: сменные зубья и втулка вращения. Их наличие, доступность и порядок замены лучше уточнять заранее, особенно если оборудование будет регулярно работать на угле, штыбе или другом топливе с высокой нагрузкой на механизм.

Для СМАГА-300 доступ к обслуживаемым узлам критичен. Мотор-редуктор, шнек, бункер и поворотный механизм должны оставаться доступными для осмотра и обслуживания. Если эти зоны перекрыты, любая ревизия становится сложнее.

Крупная ретортная горелка — это не только корпус и мощность. Это механический узел, который работает в составе котельной системы и требует нормального доступа для обслуживания. Этот вопрос нужно решать до установки, а не после запуска.

Совместимость горелки 300 кВт с котлом перед заказом

Перед заказом СМАГА-300 нужно сверить мощность котла, размеры топки, фланец 605×420 мм, монтажный проём 370×555 мм, направление подачи, место под бункер, трубу подачи 700 мм, вариант шнека, тип топлива, контроллер, вентилятор и дополнительные опции.

Горелку 300 кВт нельзя заранее считать подходящей к любому твердотопливному котлу. Совместимость зависит от конструкции топки, посадочного места, автоматики, подачи воздуха, дымохода и условий котельной.

Работы с котлом, электрикой, контроллером и автоматикой выполняют по инструкции производителя. Подключение и настройку должен выполнять профильный специалист. Описание карточки помогает понять, что проверить перед заказом, но не заменяет монтажную инструкцию, проектную проверку или настройку оборудования.

СМАГА-300 стоит выбирать после проверки всей системы: котёл, проём, фланец, труба подачи, топливо, шнек, автоматика, вентилятор, бункер и доступ к обслуживанию. Тогда горелка 300 кВт будет подобрана не только по мощности, но и по реальным условиям работы промышленной котельной.
